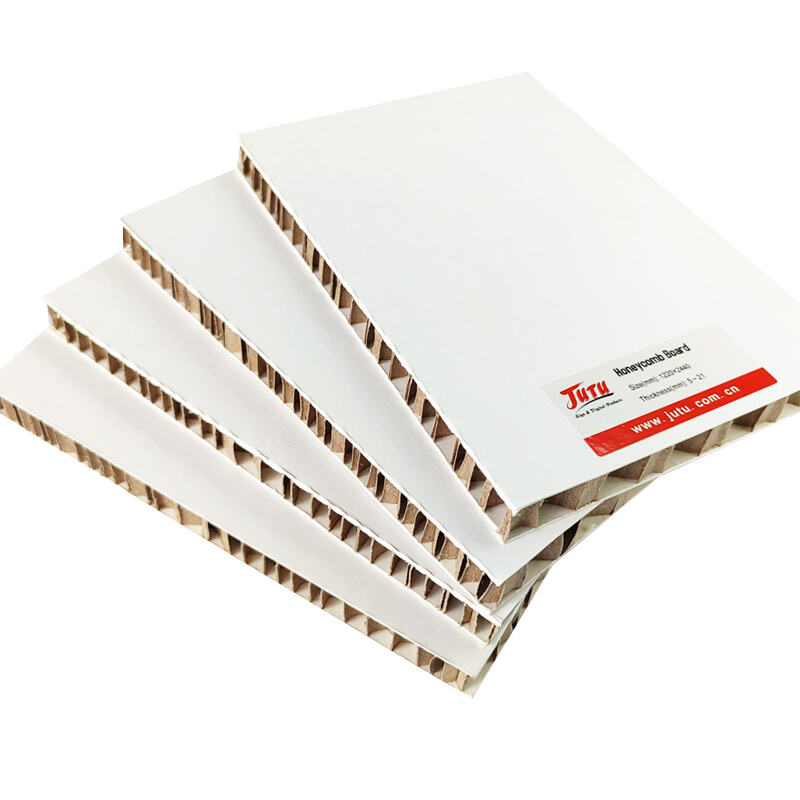

التحليل الهيكلي: نسب قوة لوحة النحل إلى وزنها

تمثل لوحة النحل حلاً هندسيًّا مذهلًا يحقِّق أداءً هيكليًّا استثنائيًّا من خلال الابتكار الهندسي للهندسة الهندسية. وتوفِّر هذه المادة المركَّبة خفيفة الوزن نسب قوة إلى وزن متفوِّقة بفضل هيكلها الخلوي السداسي، ما يجعلها الخيار الأمثل للتطبيقات التي لا يمكن فيها التضحية بالسلامة الهيكلية من أجل تقليل الوزن. ويُظهر فهم التحليل الهيكلي للوحة النحل السبب وراء اعتماد هذه المادة على نحوٍ لا غنى عنه في قطاعات الطيران والفضاء، والبناء، والتغليف، والصناعات البحرية.

تحليل نسبة قوة الوزن من لوح الحشيش يوضح كيف أن الهندسة الخلوية تخلق خصائص ميكانيكية استثنائية عندما يدرس المهندسون هياكل لوحات العسل تحت ظروف مختلفة للحميل، يكتشفون أن تكوين القلب السادس الأطراف يوفر توزيعاً مثالي للمواد مع تقليل الوزن إلى أدنى حد. هذه الكفاءة الهيكلية تجعل من لوح الحشيش عجيبة هندسية تفوق باستمرار المواد الصلبة في التطبيقات التي تترجم فيها وفورات الوزن مباشرة إلى تحسينات في الأداء وخفض التكاليف.

ميكانيكا القوة الأساسية إلى الوزن

هيكستاجونال كور أرشيتكچر

إن الشكل السداسي للوحة العسلية يُشكّل أساسًا هيكليًّا قويًّا بطبيعته، ما يحقِّق أقصى كفاءة ممكنة في استخدام المواد. فكل خليةٍ في هيكل لوحة العسلية تتخذ شكل سداسيٍّ مثاليٍّ يتوزَّع من خلاله الحمل على جدرانها باستخدام كلٍّ من قوى الانضغاط والقص. ويسمح هذا الترتيب الهندسي للوحة العسلية بأن تحقِّق مقاومةً استثنائيةً مع استخدام أقل كميةٍ ممكنةٍ من المواد، ما يؤدي إلى وفوراتٍ في الوزن قد تتجاوز ٨٠٪ مقارنةً بالمواد الصلبة المكافئة.

يمنح الهيكل الخلوي للوحة العسلية قدراتٍ استثنائيةً على امتصاص الطاقة من خلال آليات تشوهٍ خاضعةٍ للرقابة. وعند تطبيق الأحمال على أسطح لوحة العسلية، تنضغط الخلايا السداسية بشكلٍ متجانسٍ، ما يُنتج نمط فشلٍ متوقَّعٍ يحافظ على السلامة الهيكلية حتى في الظروف القصوى. وبفضل هذه الخاصية المتميِّزة بالتشوه الخاضع للرقابة، تكتسب لوحة العسلية قيمةً كبيرةً خاصةً في التطبيقات التي تتطلَّب مقاومة الصدمات وسلامة التصادم.

كفاءة توزيع المواد

يحقّق لوح العسل توزيعًا مثاليًّا للمواد من خلال تركيز المادة البنائية في الأماكن التي تُوفّر فيها أكبر فائدة. وتتولّى الألواح السطحية لوح العسل حمل الأحمال الواقعة في المستوى والعزوم الانحنائية، بينما يوفّر اللب مقاومة للقص ويمنع التقوّس. وتمكّن هذه التقسيمة للمسؤوليات البنائية لوح العسل من التخلّص من المواد غير الضرورية في المناطق المحايدة التي لا تسهم إلا قليلًا في القوة الكلية.

يمكن التحكم بدقة في سماكة جدران خلايا لوح العسل لتحسين نسب القوة إلى الوزن وفقًا لتطبيقات محددة. ويمكن للمهندسين تعديل سماكة جدران الخلايا وحجم الخلايا ومواد الألواح السطحية لإنشاء لوحات الحشيش تكوينات تلبّي متطلبات الأداء الدقيقة مع الحفاظ على أقل وزن ممكن. وتضمن هذه القدرة على التخصيص أن يحقّق كل تطبيق لوح العسل كفاءة بنائية قصوى.

تحليل قوة مقارن

أداء مقاومة الانحناء

تُظهر لوحة العسل خصائص استثنائية في مقاومة الانحناء تفوق بكثير تلك الخاصة بالمواد الصلبة عند أوزان مكافئة. وتُحقِّق تركيبة اللوحة السندويشية ذات النواة الخلوية ارتفاع قيم معامل المقطع من خلال فصل الألواح السطحية بواسطة نواة خفيفة الوزن، مما يُحسِّن إلى أقصى حد ذراع العزم لمقاومة الانحناء. ويسمح هذا التكوين الهيكلي للوحة العسل بأن تحقق مقاومة انحناء مماثلة لتلك التي تمتلكها مواد صلبة أثقل بكثير.

تكشف بيانات الاختبار أن لوحة النحل تحقق عادةً نسب مقاومة الانحناء إلى الوزن التي تتراوح بين ٥ و١٠ أضعاف تلك الخاصة بصفيحة الألومنيوم، وبين ٣ و٦ أضعاف تلك الخاصة بالصفائح الفولاذية. وتُعدُّ هذه المزايا الأداءية لوحة النحل خيارًا جذَّابًا بشكل خاص في التطبيقات مثل أرضيات الطائرات، والجدران العازلة في السفن، والألواح المعمارية، حيث تكون أحمال الانحناء هي العامل المسيطر في المتطلبات البنائية.

خصائص الضغط والقص

تتفاوت مقاومة لوحة العسل للانضغاط بشكل كبير باختلاف اتجاه التحميل، مما يتيح فرصًا لتحقيق أقصى درجات التحسين استنادًا إلى مسارات التحميل المتوقعة. وتعتمد مقاومة الانضغاط في المستوى (In-plane) للوحة العسل بشكل رئيسي على سماكة جدران الخلايا وخصائص المادة، بينما يشمل الانضغاط خارج المستوى (Out-of-plane) آليات انبعاج معقدة داخل البنية الخلوية. ويُمكّن فهم هذه الخصائص الاتجاهية المهندسين من توجيه لوحة العسل بطريقة تحقّق أقصى كفاءة هيكلية ممكنة.

يكشف تحليل مقاومة القص أن لوحة العسل تتفوق في التطبيقات التي تتطلب مقاومة الالتواء واستقرار الألواح. وتوفّر الهندسة السداسية للخلايا مسارات متعددة لقوى القص، ما يمنع حدوث أنماط الفشل الكارثي الشائعة في المواد الصلبة. وهذه الأداء المتميز في مقاومة القص يجعل لوحة العسل مثاليةً للتطبيقات مثل أسطح التحكم في الطائرات وألواح هيكل السيارات، حيث تُعد الصلابة الالتوائية عاملًا حاسمًا.

استراتيجيات تحسين الوزن

إدارة كثافة النواة

يتطلب تحسين أداء لوح العسل مراعاة دقيقة لكثافة اللب وعلاقتها باحتياجات القوة. فتوفر نوى ألواح العسل ذات الكثافة المنخفضة أقصى وفورات ممكنة في الوزن، لكنها قد تحد من مقاومة الانضغاط ومقاومة التصادم. ويجب على المهندسين الموازنة بين هذه المتطلبات المتنافسة لتحقيق أفضل نسبة ممكنة بين القوة والوزن للتطبيقات المحددة.

تتضمن تصاميم ألواح العسل المتقدمة نوى ذات كثافة متدرجة، حيث تُوضع مواد ذات كثافة أعلى في المناطق الخاضعة لإجهادات عالية، مع الحفاظ على كثافة منخفضة في المناطق التي تتعرض لأحمال ضئيلة. ويسمح هذا النهج لهياكل ألواح العسل بتحقيق مستويات أداء مستهدفة مع تقليل الوزن الإجمالي إلى أدنى حد ممكن. ويمكن أن تؤدي تشكيلات ألواح العسل ذات الكثافة المتغيرة إلى تحسين نسبة القوة إلى الوزن بنسبة تتراوح بين ١٥٪ و٢٥٪ مقارنةً بالتصاميم ذات الكثافة الموحدة.

دمج الغطاء السطحي

يؤثر اختيار ودمج مواد الألواح السطحية تأثيرًا كبيرًا على أداء لوح العسل من حيث النسبة بين القوة والوزن. ويمكن أن تحسّن مواد الألواح السطحية عالية القوة ومنخفضة الوزن، مثل المركبات الليفية الكربونية، نسب أداء لوح العسل تحسينًا ملحوظًا. ويجب أن تنقل الرابطة بين الألواح السطحية واللب في هياكل لوح العسل الأحمال بكفاءةٍ لتحقيق هذه الفوائد الأدائية.

ويُعَدُّ تحسين سماكة الألواح السطحية عاملًا حاسمًا آخر في إدارة وزن لوح العسل. فزيادة سماكة الألواح السطحية تحسّن مقاومة الانحناء لكنها تزيد الوزن، في حين قد تحدّ الألواح الأقل سماكةً من القدرة على تحمل الأحمال. وتستخدم تصاميم لوح العسل المتقدمة ألواحًا سطحيةً مُدبَّبةً توفر التعزيز فقط في المواضع المطلوبة، مما يُحسّن العلاقة بين القوة والوزن في جميع أنحاء الهيكل.

التطبيق -أداء محدد

تطبيقات الفضاء الجوي

تُظهر التطبيقات الجوية الفضائية أقصى تعبير عن تحسين نسبة القوة إلى الوزن في ألواح العسل. فالمكونات الطائرية المصنوعة من ألواح العسل تحقِّق وفورات في الوزن بنسبة تتراوح بين ٤٠٪ و٦٠٪ مقارنةً بالبدائل المعدنية، مع الحفاظ على الأداء الهيكلي أو تحسينه. وتؤدي هذه التخفيضات في الوزن مباشرةً إلى توفير الوقود، وزيادة سعة الحمولة، وتوسيع نطاق القدرة التشغيلية.

توفر مقاومة ألواح العسل للإرهاق في التطبيقات الجوية الفضائية مزايا أداء إضافية تتجاوز مجرد نسب القوة إلى الوزن الأساسية. إذ تُظهر هياكل ألواح العسل عمرًا افتراضيًّا ممتازًا ضد الإرهاق تحت ظروف التحميل الدوري، مما يقلل من متطلبات الصيانة ويحسّن توافر الطائرات. وتعزِّز هذه الخاصية المتعلقة بالمتانة القيمة الشاملة التي تقدّمها ألواح العسل في التطبيقات الجوية الفضائية الحرجة من حيث الوزن.

الصناعات البحرية والبناء

تستفيد التطبيقات البحرية من مزايا نسبة القوة إلى الوزن في ألواح العسل لتحسين أداء السفن وكفاءتها في استهلاك الوقود. وتوفّر الألواح العسلية الجدران العازلة والهياكلdeck الهيكلية قوةً هيكليةً مع تقليل الوزن الكلي للسفينة، مما يحسّن السرعة ويقلّل التكاليف التشغيلية. كما أن مقاومة التآكل التي تتميّز بها مواد الألواح العسلية المختارة بشكلٍ مناسبٍ تمدّد عمر الخدمة في البيئات البحرية القاسية.

وتستخدم صناعة البناء الألواح العسلية في الجدران الساترة (Curtain Walls)، وأنظمة التسقيف، والجدران الداخلية الفاصلة، حيث يؤدي خفض الوزن إلى تحسين كفاءة المناورة وتقليل الأحمال الإنشائية. وتوفر خصائص العزل الحراري للألواح العسلية قيمةً إضافيةً من خلال الجمع بين الأداء الهيكلي والأداء الحراري في نظامٍ واحدٍ خفيف الوزن. وهذه القدرات متعددة الوظائف تعزّز النسبة الفعالة بين القوة والوزن عبر إلغاء الحاجة إلى مواد عزل منفصلة.

الأسئلة الشائعة

كيف تُحسب نسبة القوة إلى الوزن للوح العسل؟

يتم حساب نسبة القوة إلى الوزن للوح العسلية بقسمة القوة النهائية (المقاسة بوحدة القوة لكل وحدة مساحة) على كثافة المادة (الكتلة لكل وحدة حجم). وفي حالة الألواح العسلية، يُقيّم المهندسون عادةً عدة معاملات قوة تشمل مقاومة الانحناء، ومقاومة الضغط، ومقاومة القص، وذلك لإنشاء ملفات أداء شاملة. ويعتمد منهج الحساب المحدد على الغرض المقصود من الاستخدام والظروف الرئيسية للأحمال المؤثرة.

ما العوامل التي تؤثر تأثيرًا كبيرًا جدًّا على أداء لوحة العسل من حيث نسبة القوة إلى الوزن؟

حجم الخلية وسماكة جدار الخلية واختيار مادة القلب وخصائص الصفائح السطحية تمثّل العوامل الأكثر أهمية التي تؤثر في نسبة قوة لوحة العسل إلى وزنها. ويحدّد شكل الخلية الكفاءة الهيكلية الأساسية، بينما تؤثر عملية اختيار المادة في خصائص كلٍّ من القوة والوزن. كما أن جودة الالتصاق بين القلب والصفائح السطحية تؤثر تأثيراً كبيراً في الأداء العام من خلال ضمان انتقال الحمولة بكفاءة عبر هيكل لوحة العسل.

هل يمكن تخصيص نسبة قوة لوحة العسل إلى وزنها لتطبيقات محددة؟

نعم، يمكن تخصيص نسبة مقاومة لوحة العسل إلى وزنها على نطاق واسع من خلال تعديل هندسة النواة واختيار المواد وتحسين الألواح السطحية. ويمكن للمهندسين ضبط حجم الخلية من ١/٨ بوصة إلى ١ بوصة، وتعديل سماكة جدار الخلية، واختيار مواد مختلفة للنواة، وتحديد مواد وسماكة الألواح السطحية لتحقيق الخصائص الأداء المستهدفة. وتتيح هذه القدرة على التخصيص تحسين لوحة العسل بما يتوافق مع متطلبات المقاومة المحددة مع تقليل الوزن إلى أدنى حد.

كيف يقارن أداء لوحة العسل من حيث القوة إلى الوزن مع غيرها من المواد خفيفة الوزن؟

تتفوق ألواح العسل عادةً في نسبة القوة إلى الوزن مقارنةً بمواد القلب الرغوية، والهياكل المموجة، ومعظم المواد الصلبة خفيفة الوزن. وعلى الرغم من أن المواد المركبة المتقدمة قد تحقق نسباً مماثلة أو أفضل في ظروف تحميل محددة، فإن لوح العسل يوفّر أداءً أكثر توازناً عبر أنواع التحميل المختلفة، ويوفر عموماً كفاءة تكلفة أفضل. وتُعد الخصائص المتعددة الاتجاهات للقوة في لوح العسل ميزةً بارزةً خاصةً في التطبيقات التي تتضمّن أنماطاً معقدةً من التحميل.
